Einbaukästen und Gleitschienen

Der Einbaukasten in Verbindung mit der doppelten Winkeleisenschiene dient zum einfacheren Einsetzen eines Rührwerkes in ein Umlaufsystem. Während des Rührvorganges entsteht schon nach wenigen Minuten ein intensiver Rundlauf, denn die angesaugte Gülle kann nicht direkt vor den Rührflügel zurücklaufen. Der Einbaukasten ist oben schräg gebaut, damit das Güllerührwerk auch bei tieferen Güllekanälen nicht anschlägt, sondern in ganzer Breite im Einbaukasten sitzt. Ein Umschlagen oder Verrutschen ist durch den Sitz im Einbaukasten nicht möglich.

Planungsunterlagen PDF-Download

Zusatzartikel:

Schraubenanker aus Edelstahl für Einbaukästen. Der EBK hat vor allem zwei Aufgaben:

  1. Zuerst dient er als Schalung,
  2. später als tragendes Teil zur Aufnahme der Gleitschiene.

Dieser Schraubenanker ist eine Zusatzsicherung zur Befestigung der Gleitschiene. Kostspielige Einschalungsarbeiten oder Mauerstürze entfallen. Zur Befestigung der Gleitschienen sind zwei Systeme vorgesehen:

  1. Zur stirnseitigen Befestigung genügt die einfache Wandbefestigung.
  2. Sollen die Gleitschienen seitlich befestigt werden, so sind zwei Teleskop-C-Profile mit großer Stirnplatte für den Verstellbereich 600–1.200 oder 1.000 bis 1.700 in verzinkt oder Edelstahl lieferbar.

Für das Rührsystem mit Einbaukasten und Gleitschiene sind die Rührwerke der Serie: C1–76, C1–102, C/E1–102, E1–102, L-E1, Speed zu empfehlen. Zum Einsatz ist ein D-Bock schwenkbar oder eine Halterung für in die Winkelschiene erforderlich.

Empfehlung:

Um einen optimalen Wirkungsgrad zu erzielen, raten wir, für Güllekanäle bis zu einer:

Gesamttiefe 1.900 mm = Rührwerkslänge 4.200 mm
Gesamttiefe 2.400 mm = Rührwerkslänge 5.200 mm
Gesamttiefe 2.800 mm = Rührwerkslänge 6.000 mm
Gesamttiefe 3.300 mm = Rührwerkslänge 7.000 mm einzusetzen.

Im Rührwerksbereich ist je nach Kanaltiefe eine Vertiefung zu planen. Es ist auch möglich, dass der gesamte Güllekanal vor dem Rührwerk (Güllezulauf) gegenüber den anderen Güllekanälen vertieft wird. Der Anstieg sollte ca. 1 m hinter dem Rührwerk im Winkel von max. 32° auf die normale Kanaltiefe erfolgen. Bei unterschiedlichen Kanaltiefen ist an beiden Enden der weniger tiefen Kanäle eine Staunase (ca. 100 mm hoch) vorzusehen. Wenn alle Kanäle gleich tief und nicht komplett entleert werden, ist keine Staunase erforderlich.

Einbau des Einbaukastens mit Gleitschiene:

Der Einbaukasten wird senkrecht auf die Bodenplatte gestellt und beidseitig zugeschalt. So dient der Einbaukasten als Schalung und das Güllerührwerk hat einen garantiert festen Sitz in einer betonierten Trennwand. Gleichzeitig wird die doppelte Winkelschiene mit 2 Schrauben M 12 x 30 im Einbaukasten angeschraubt. Bei geringer Kanaltiefe und kurzer Vorgrube ist unbedingt darauf zu achten, dass das Mindestdurchgangsmaß von 0,64 m eingehalten wird.

Sehr wichtig:

Bei tieferen Kanälen ist der Einbaukasten ca. 20–40 mm schräg einzubetonieren. Die Grenze ist der Einsatzwinkel von 27,5°. Über 27,5° Einsatzwinkel muss der Einbaukasten entsprechend unterlegt werden. Zum Betonieren ist es erforderlich, den Einbaukasten im Innenbereich mit Verstrebungen auszusteifen, da sich durch intensives Verdichten des Betons der Einbaukasten wölben könnte.

Einbaukasten mit Gleitschiene
Einbaukasten mit Gleitschiene
Technische Daten - Einbaukasten verschweißt

inklusive 2 Befestigungsschrauben für die Gleitschiene

Technische Daten - Gleitschienen

für Rührwerkskörbe 540-540, 600-600, 625-625, 700-700. Standardausführung ist der Winkel 60-60-6

  • Universalbausatz aus Winkel 50-50-5 und Winkel 60-60-6
  • Ausführung in komplett verschweißt aus Winkel 80-80-8 (auf Bestellung)

Einbaukästen - zweiteilig

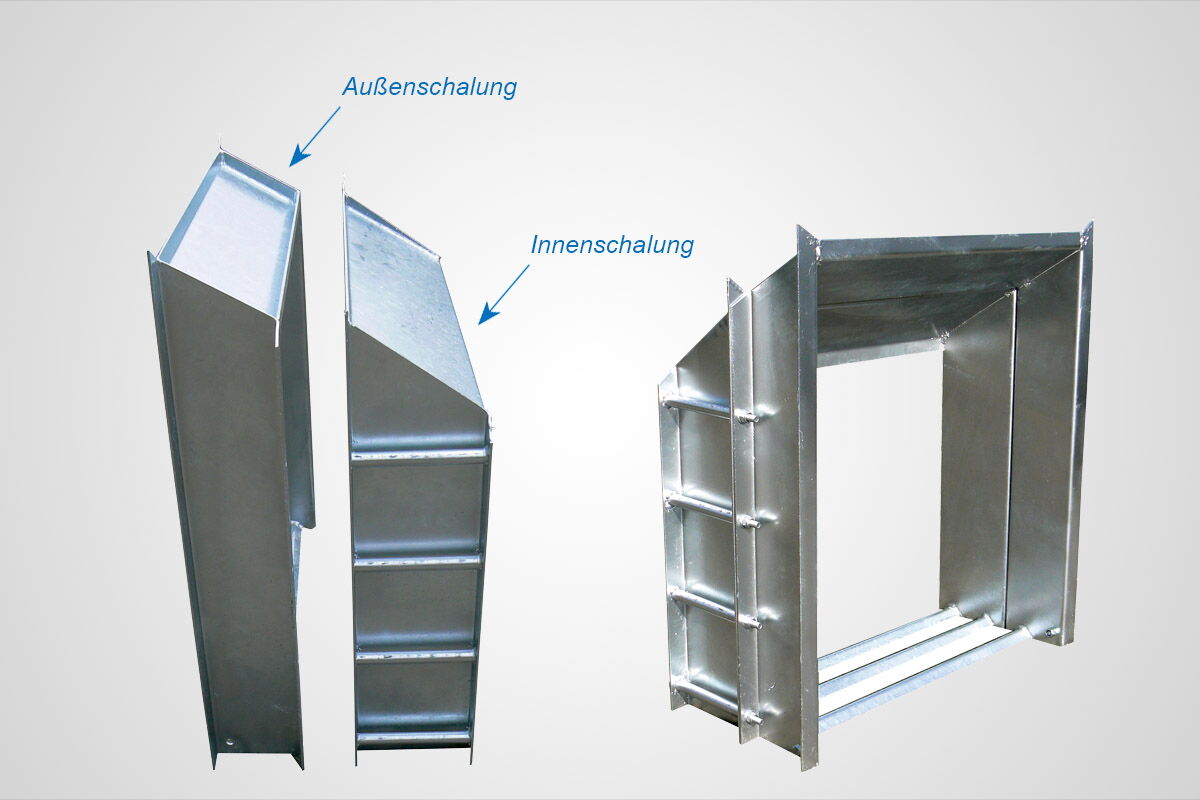

Einbaukasten - zweiteilig - Außenschalung und Innenschalung
Einbaukasten - zweiteilig - Außenschalung und Innenschalung

Die Stärken dieser Konstruktion liegen in der Einfachheit der Montage.

Die Innenschalung ist passend zur Standardbetonschalung 200 mm und kann somit ohne Aufwand mit einbetoniert werden.

Die Außenschalung wird mit Maschinenschrauben problemlos vor die Innenschalung geschraubt.

Durch die Außenschalung wird ein Einfallswinkel bis 30° zwischen Gleitschiene und Einbaukasten erst ermöglicht und ist somit ein wichtiger Bestandteil dieser Bauart.

Technische Daten - Einbaukasten - zweiteilig

Standardausführung aus verzinktem Stahlblech

Ausführung aus Edelstahlblech (auf Bestellung)

Einbaukästen zum Dübeln

Einbaukästen zum Dübeln
Einbaukästen zum Dübeln

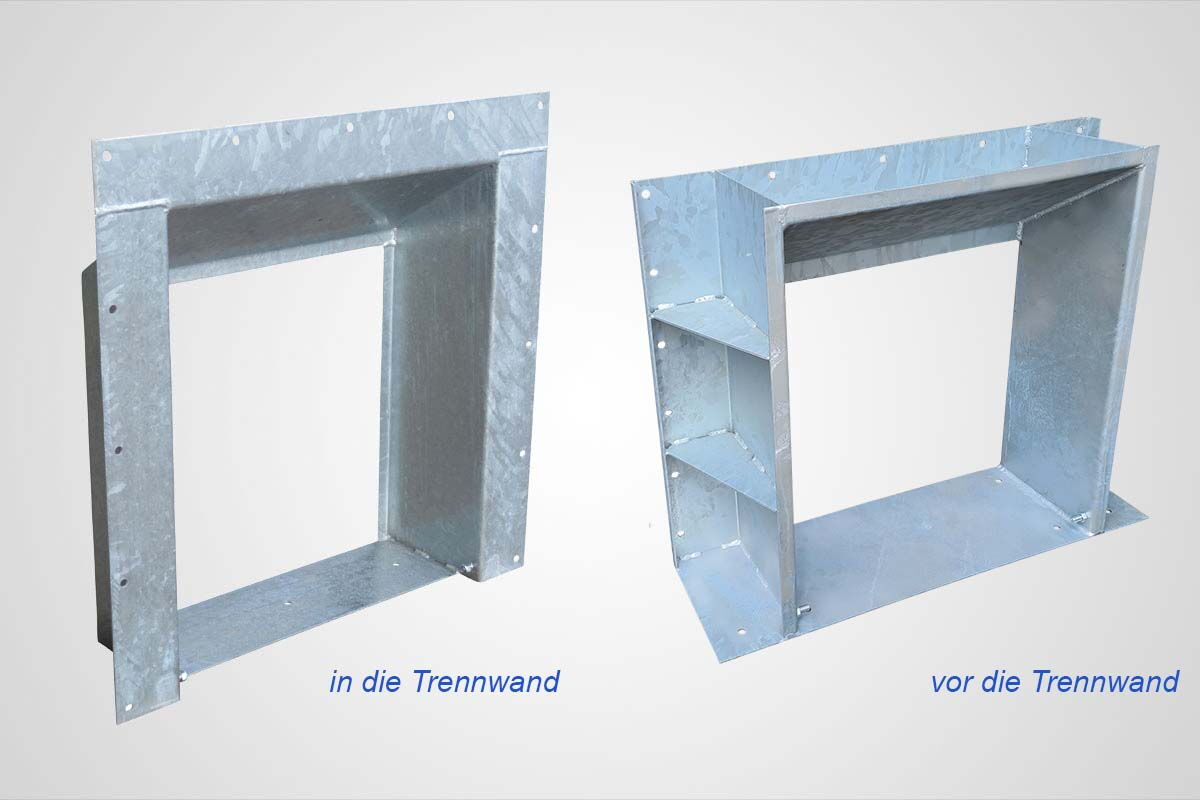

Als Ersatz für durchgerostete Einbaukästen in Umlaufsystemen bietet BUSCHMANN Lösungsvorschläge an:

  • Spezielle Einbaukästen, die in vorhandene Öffnungen passen
  • Spezielle Einbaukästen, die vor vorhandene Öffnungen passen

Diese Konstruktionen werden an die Betonmauer gedübelt, ohne dass man den Presslufthammer ansetzen muss. Der Arbeitsablauf wird somit erheblich erleichtert.

Technische Daten - Einbaukasten zum Dübeln

Gleitschienen Sonderkonstruktionen

Gleitschiene - Sonderkonstruktion
Gleitschiene - Sonderkonstruktion

Wenn Gleitschienen durchgerostet sind, ist eine Spezialkonstruktion lieferbar.

Diese Gleitschienen haben einen Queranschlag, welcher einen Festpunkt vor der Trennwand ermöglicht. Zwei verlängerte Führungswinkel verhindern ein seitliches Verrutschen der Gleitschiene, da sie sich in der Öffnung arritieren. Mit dieser Konstruktion können alte Gleitschienen ersetzt werden, der Arbeitsaufwand wird erheblich reduziert. Um einen sicheren Einsatz zu gewährleisten, muss die Gleitschiene oben an der Grubenkante befestigt werden.

Winkel 60-60-6:

  • Universalbausatz, schraubbar, für Rührwerkskörbe: 540 x 540, 600 x 600, 625 x 625, 700 x 700

Winkel 80-80-8:

  • Komplett verschweißte Konstruktion
  • Bitte das Breitenmaß angeben

Weitere Baugrößen auf Anfrage

Technische Daten - Gleitschienen Sonderkonstruktionen

technische Änderungen vorbehalten
