Inbouwkozijn met geleiderail

Het inbouwkozijn in combinatie met de dubbele geleiderail dient voor het eenvoudiger inzetten van een mixer in een circulatiesysteem. Tijdens het mengproces ontstaat al na enkele minuten een intensieve circulatie, omdat de aangezogen mest niet direct voor de mixerschroef kan teruglopen. Het inbouwkozijn is bovenaan schuin gebouwd, zodat de mestmixer ook bij diepere mestkelders niet aanslaat, maar over de gehele breedte in het inbouwkozijn zit. Door de bevestiging in het inbouwkozijn is een omslaan of verschuiven niet mogelijk.

Planungsunterlagen PDF-Download

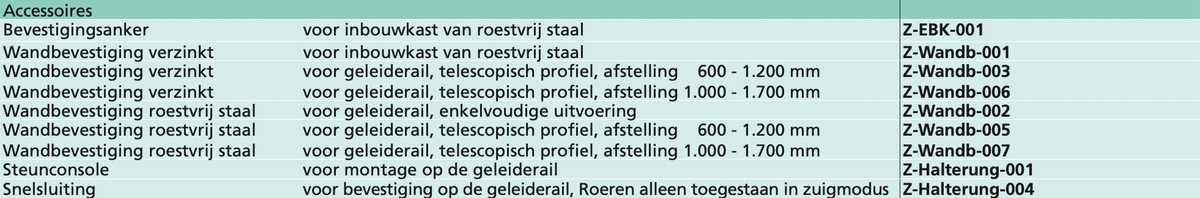

Extra accessoires:

Bevestigingsanker van roestvrij staal voor inbouwkozijnen. Het inbouwkozijn heeft vooral twee taken.

  1. Eerst dient het als bekisting,
  2. later als dragend element voor de geleiderail.

Dit bevestigingsanker is een extra borging bij de bevestiging van de geleiderail. Dure bekistingswerkzaamheden of lateien vallen weg. Voor het bevestigen van de geleiderails zijn er twee systemen.

  1. Voor een bevestiging aan de voorzijde volstaat de eenvoudige wandbevestiging.
  2. Als de geleiderails aan de zijkanten moeten worden gemonteerd, zijn twee telescopische C-profielen met grote frontplaat voor het instelbereik 600 - 1200 of 1.000 tot 1.700 leverbaar in verzinkt of roestvrij staal.

Voor het mengsysteem met inbouwkozijn en geleiderail zijn de mixers van de serie C1-76, C1-102, C/E1-102, E1-102, L-E1, Speed aan te bevelen. Voor het gebruik is een kantelbare driepuntsbok of een console voor montage op de geleiderail benodigd.

Aanbeveling:

Om een optimaal rendement te bereiken, adviseren wij voor mestkelders tot een:

totale diepte van 1900 mm = mixerlengte 4200 mm.
totale diepte van 2400 mm = mixerlengte 5200 mm.
totale diepte van 2800 mm = mixerlengte 6000 mm.
totale diepte van 3300 mm = mixerlengte 7000 mm in te zetten.

In de omgeving van de mixer moet een verdiept gedeelte worden gemaakt. Het is ook mogelijk het gehele mestkanaal voor de mixer (de mesttoevoer) dieper te maken dan de andere mestkanalen. De stijging moet ca. 1 m achter de mixer in een hoek van max. 32° op de normale diepte van de kelder liggen. De stijging moet ca. 1 m achter de mixer in een hoek van max. 32° op de normale diepte van de kelder liggen. Bij verschillende kelderdiepten dient aan beide uiteinden van de minder diepe kanalen een stuwkop (ca. 10 cm hoog) te worden gebouwd. Als alle kanalen even diep zijn en niet compleet worden geleegd, is geen stuwkop nodig.

EInbouw van het inbouwkozijn met geleiderail:

Het inbouwkozijn wordt loodrecht op de bodemplaat gezet en aan weerszijden bekist. Zo dient het inbouwkozijn als bekisting en zit de mestmixer gegarandeerd goed vast in een gebetonneerde tussenmuur. Tegelijkertijd wordt de dubbele geleiderail met 2 schroeven M 12 x 30 in het inbouwkozijn vastgeschroefd. Bij een ondiepe mestkelder en korte voorput dient er in elk geval op te worden gelet dat de minimale doorgangsmaat van 0,64 m in acht wordt genomen.

Zeer belangrijk:

Bij diepere kelders dient het inbouwkozijn ca. 20 - 40 mm schuin te worden ingebetonneerd. De grens is een inzethoek van 27,5°. Bij een inzethoek van meer dan 27,5° moet het inbouwkozijn een passende extra steun krijgen. Voor het betonneren is het noodzakelijk het inbouwkozijn aan de binnenzijde met schoren te verstevigen, omdat het inbouwkozijn anders door de intensieve verdichting van het beton zou kunnen doorbuigen.

Inbouwkozijn met geleiderail
Inbouwkozijn met geleiderail
Technische gegevens - Inbouwkast, gelast

inclusief 2 bevestigingsbouten voor de geleiderail

Technische gegevens - Geleiderails

voor mixerframes 540-540, 600-600, 625-625,700-700. Standaard uitvoering is de hoek 60-60-6.

  • Universeel bouwpakket, bestaande uit hoek 50-50-5 en hoek 60-60-6
  • Uitvoering compleet gelast, uit hoek 80-80-8 (op bestelling)

Inbouwkozijn – tweedelig

Inbouwkozijn – tweedelig
Inbouwkozijn – tweedelig

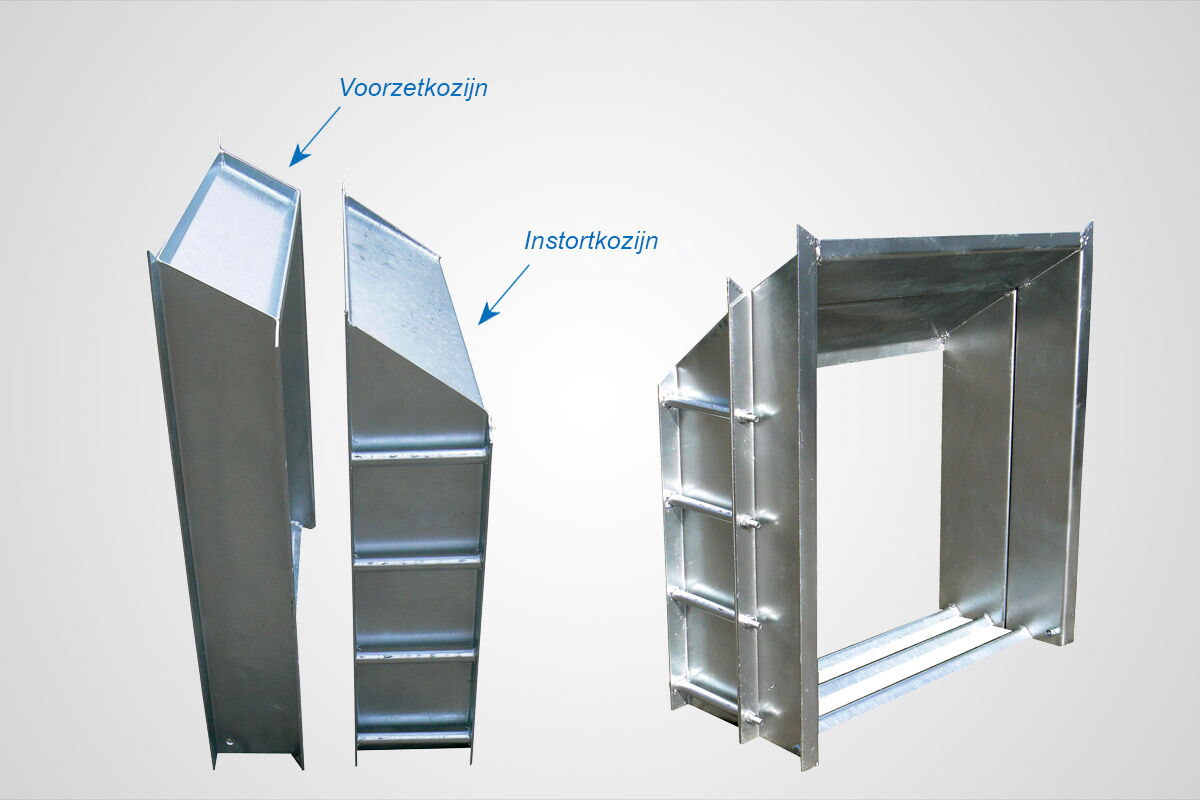

De sterke punten van deze constructie liggen in de eenvoud van de montage.

Het instortkozijn past tussen de standaard betonbekisting van 200 mm en kan dus zonder enige moeite mee worden ingestort.

Het voorzetkozijn wordt met machinebouten probleemloos voor het instortkozijn geschroefd.

Het voorzetkozijn maakt een invalshoek tot 30° tussen geleiderail en inbouwkozijn mogelijk en is dus een belangrijk onderdeel van deze constructie.

Technische gegevens - Inbouwkozijn – tweedelig

Standaard uitvoering van verzinkt plaatstaal

Uitvoering van roestvrij plaatstaal (op bestelling)

Inbouwkozijnen voor bevestiging met pluggen

Inbouwkozijnen voor bevestiging met pluggen

Ter vervanging van doorgeroeste inbouwkozijnen in circulatiesystemen biedt BUSCHMANN volgende oplossingen aan:

  • speciale inbouwkozijnen die in de bestaande openingen passen
  • speciale inbouwkozijnen die vóór de bestaande openingen passen

Deze constructies worden met pluggen aan de betonnen wand bevestigd, zonder dat men de persluchthamer hoeft te gebruiken. Het werk wordt hierdoor aanzienlijk vergemakkelijkt.

Technische gegevens - Inbouwkozijnen voor bevestiging met pluggen

Geleiderail – speciale constructie

Geleiderail – speciale constructie
Geleiderail – speciale constructie

Wanneer geleiderails doorgeroest zijn, is een speciale constructie leverbaar.

Deze glijrails hebben een dwarsaanslag, die een vast punt voor de scheidingswand mogelijk maakt. Twee verlengde geleidehoeken verhinderen dat de glijrail zijdelings wegglijdt, aangezien deze zich in de opening arrêteren. Met deze constructie kunnen oude glijrails worden vervangen, het werk wordt aanzienlijk gereduceerd. Om een veilige inzet te garanderen moet de glijrail boven aan de rand van de groeve worden bevestigd.

Hoek 60-60-6:

  • Universele set, schroefbaar, voor roerkorven: 540 x 540, 600 x 600, 625 x 625, 700 x 700

Hoek 80-80-8:

  • Volledig gelaste constructie
  • Geef de breedtemaat op

Andere maten op aanvraag

Technische gegevens - Geleiderail – speciale constructie

Technische wijzigingen voorbehouden.
