Encastrement Glissières

L'encastrement ensemble avec le rail cornière double sert à l'intégration plus facile d'un mixeur dans un système de circulation. Pendant le procédé de mixage se crée déjà après quelques minutes une rotation intense puisque le lisier aspiré ne peut pas retourner directement devant les hélices. L'encastrement est construit en incliné en haut pour que le mixeur à lisier ne bute pas même dans des canaux à lisier plus profond, mais pour qu'il soit logé dans toute largeur dans l'encastrement. Le déplacement ou glissement n'est pas possible par son logement dans l'encastrement.

Planungsunterlagen PDF-Download

Articles complémentaires:

Vis pour béton en acier inoxydable pour encastrements. L'encastrement a principalement deux fonctions:

  1. Il sert d'abord comme coffrage,
  2. et plus tard comme pièce portante pour la réception de la glissière.

Cette vis pour béton est une sécurité supplémentaire pour la fixation de la glissière. Des travaux de coffrage ou linteaux couteux ne sont plus nécessaires. Pour la fixation des glissières, deux systèmes sont prévus:

  1. Pour une fixation frontale, la fixation murale est suffisante.
  2. Si les glissières doivent être fixées sur les côtés, deux profilés télescopiques C avec une grande plaque frontale pour la plage de réglage 600–1.200 ou 1.000 jusqu'à 1.700 en version zinguée ou en acier inoxydable peuvent être fournis.

Pour le système de mixage avec encastrement et glissière, on recommande les mixeurs de la série: C1–76, C1–102, C/E1–102, E1–102, L-E 1, Speed. Pour le montage, un Fixation 3 points pivotant ou un support pour la glissière sont nécessaires.

Recommandation:

Pour obtenir un rendement optimal, nous recommandons d'utiliser pour les canaux de lisier:

Pour obtenir un rendement optimal, nous recommandons d'utiliser pour les canaux de lisier:
profondeur totale 2.400 mm = longueur mixeur 5.200 mm
profondeur totale 2.800 mm = longueur mixeur 6.000 mm
profondeur totale 3.300 mm = longueur mixeur 7.000 mm.

Il faut planifier une cavité dans la zone du mixeur. Il est également possible d'approfondir tout le canal à lisier avant le mixeur (arrivée de lisier) par rapport aux autres canaux de lisier. La montée devrait être effectuée à env. 1 m derrière le mixeur dans un angle de 32° max. sur la profondeur normale du canal. En cas de profondeurs différentes de canal, il faut prévoir sur les deux bouts des canaux moins profonds un nez d'encombrement (env. 100 mm de hauteur). Si tous les canaux ont la même profondeur et ne sont pas.

Montage de l'encastrement avec glissière:

L'encastrement est posé à la verticale sur la plaque de base et coffré des deux côtés. L'encastrement sert ainsi comme coffrage et le mixeur à lisier a une fixation solide assurée dans un mur de séparation bétonné. On visse en même temps la double glissière cornière avec 2 vis M 12 x 30 dans l'encastrement. En cas de profondeur réduite de canal et pré-fosse courte, il faut veiller obligatoirement à respecter la dimension minimale de passage de 0,64 m.

Très important:

En cas de canaux plus profonds, l'encastrement est à bétonner d'env. 20-40 mm en incliné. L'angle de montage de 27,5° est la limite. Au-dessus d'un angle de montage de 27,5°, l'encastrement doit être supporté en conséquence. Pour le bétonnage, il est nécessaire de renforcer l'encastrement à l'intérieur avec des entretoises puisque par le compactage intense du béton, l'encastrement pourrait se bomber.

Encastrement Glissières
Encastrement Glissières
Caractéristiques techniques - Encastrement soudé
Caractéristiques techniques - Glissières

pour panier mixeur 540-540, 600-600, 625-625, 700-700. La version standard est l'angle 60-60-6

  • Kit de montage universel en angle 50-50-5 et angle 60-60-6
  • Version complètement soudée en angle 80-80-8 (sur commande)

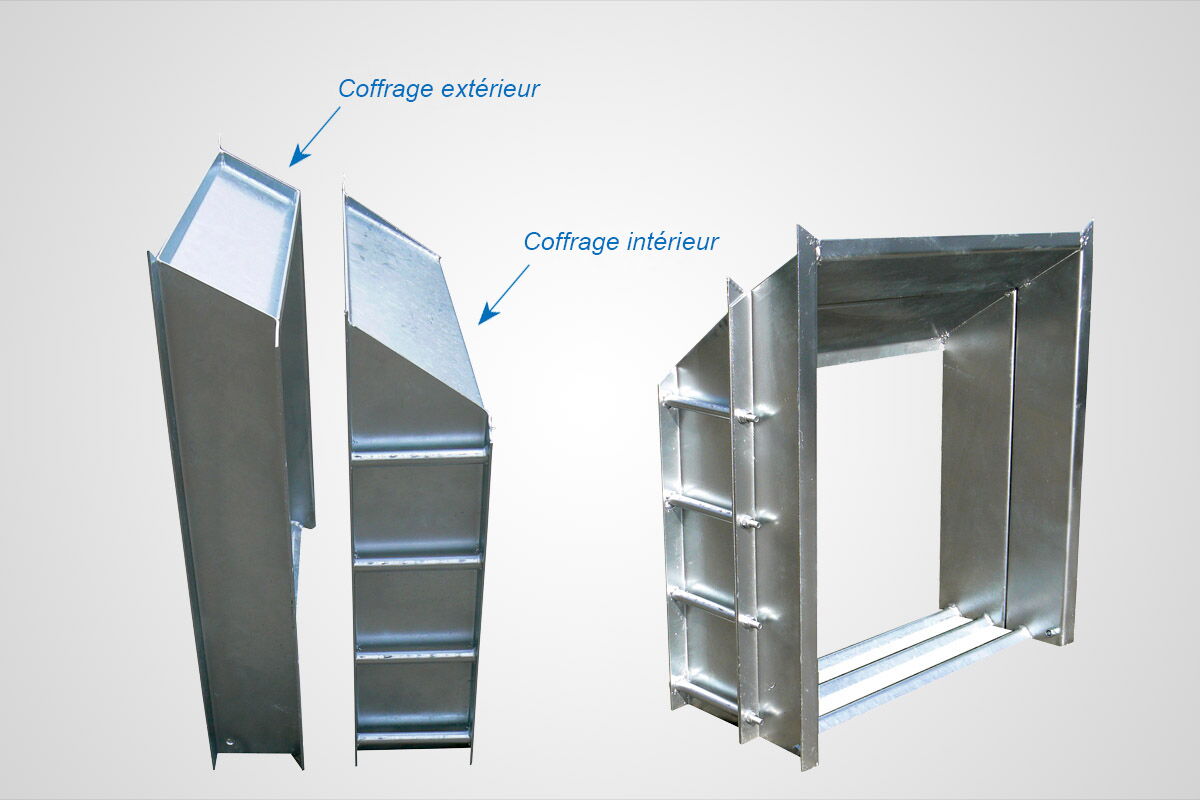

Encastrement – en deux parties

Encastrement – en deux parties
Encastrement – en deux parties

Les forces de cette construction se trouvent dans la simplicité du montage.

Le coffrage intérieur est adapté au coffrage béton standard de 200 mm et peut donc être bétonné sans travaux particuliers.

Le coffrage extérieur est vissé sans problème devant le coffrage intérieur avec des vis d'assemblage.

Le coffrage extérieur permet d'obtenir un angle d'incidence de 30° entre la glissière et l'encastrement et est donc un élément important de cette construction.

Caractéristiques techniques - Encastrement – en deux parties

Encastrement à cheviller

Encastrement à cheviller
Encastrement à cheviller

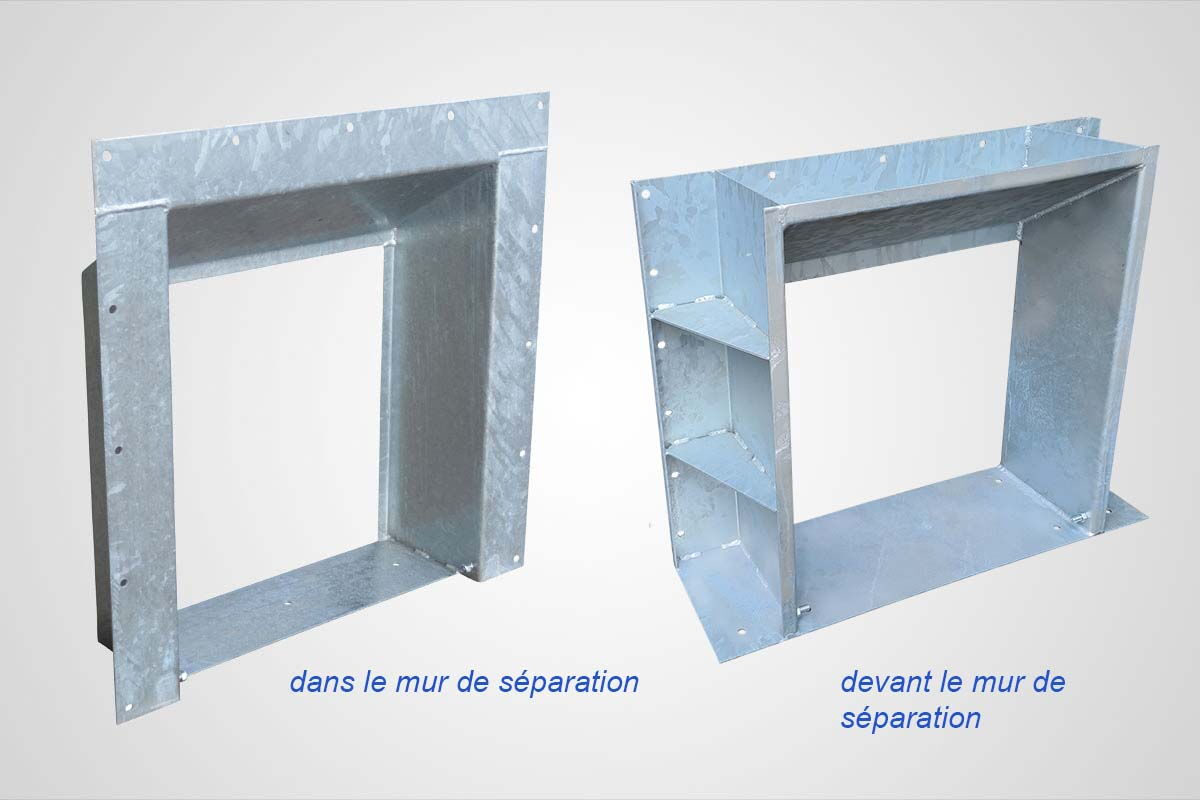

Pour remplacer des encastrement rouillés dans des systèmes de circulation, BUSCHMANN propose des solutions:

  • Encastrements spéciaux à monter dans les ouvertures existantes
  • Encastrements spéciaux à monter devant les ouvertures existantes

Ces constructions sont chevillées sur le mur en béton sans qu'il soit nécessaire d'utiliser le marteau piqueur. Le déroulement du travail est donc facilité de manière importante.

Caractéristiques techniques - Encastrement à cheviller

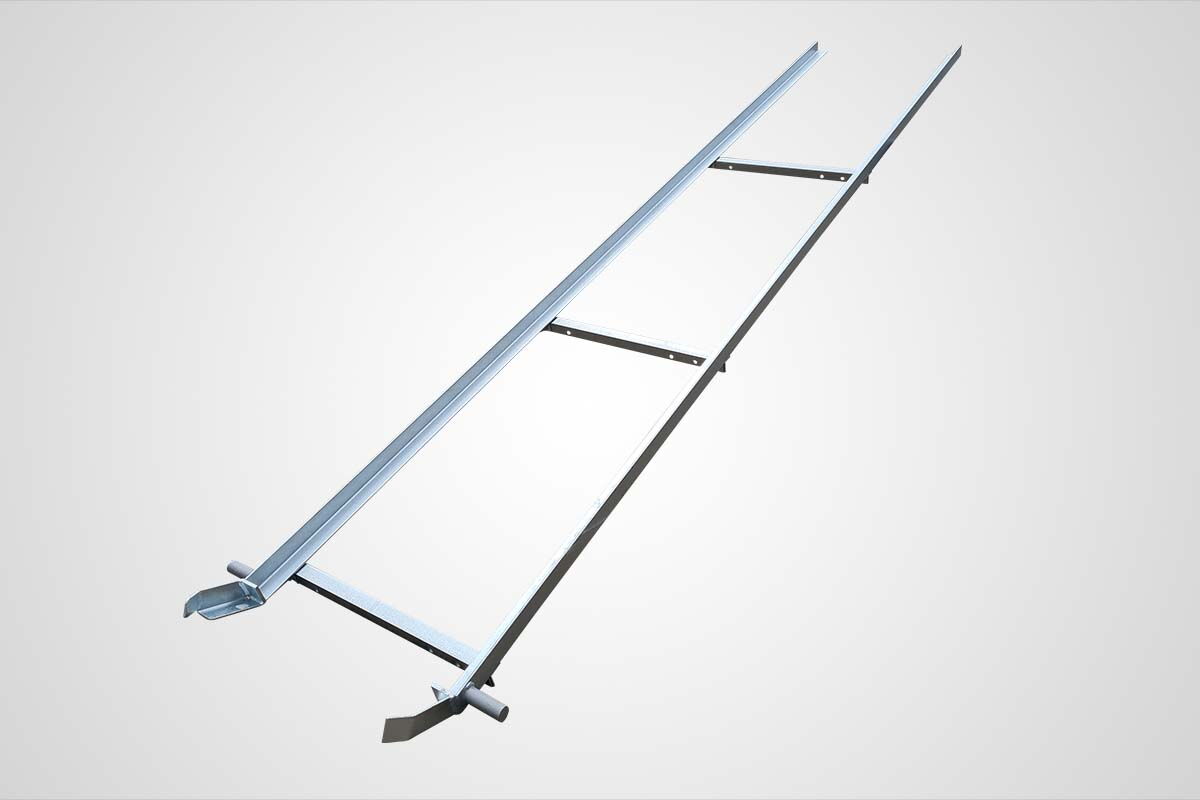

Glissières - construction spéciale

Glissières - construction spéciale
Glissières - construction spéciale

Si des glissières sont rouillées, une construction spéciale peut être fournie.

Ces glissières ont une butée latérale qui permet un point fixe devant le mur de séparation. Deux angles de guidage prolongés empêchent un glissement latéral de la glissière puisqu'elle s'arrête dans l'ouverture. Avec cette construction, on peut remplacer les vieilles glissières, les travaux sont réduits sensiblement. Pour garantir une utilisation sûre, la glissière doit être fixée en haut sur le bord de la fosse.

Chaque rail peut être fabriqué. Nous avons besoin de ça 2 Information:

  • La largeur du panier agitateur
  • L'agitateur-longueur d'ondes

Construction entièrement soudée.

Caractéristiques techniques - Glissières - construction spéciale

Sous réserve de modifications techniques.
