Halterungen und Konsolen
Stützkonsole
Halterung für in die Winkelschiene im Güllekeller Einsatz nur mit eckigem Rührwerkskorb zulässig. Bei nachträglicher Lieferung bitte das Breitenmaß des Rührwerkskorbes und den Rohrdurchmesser angeben.
Standardbreitenmaße: 540-600-625-700 (mm)
Ausführung in verzinkt.
Erhältlich für Rohr Ø 60-; Ø 76- und Ø 102 mm
Technische Daten - Stützkonsole
Rührwerk Universal-Einbauhalterung
Verstellbereich Breite 600 - 1.200 mm (Standard-Ausführung)
Verstellbereich Breite 1.000 - 1.700 mm (Verstärkte Ausführung)
Winkel 0 – 180 Grad
Einsatz: Im Zwangsumlaufsystem nur mit Einbaukasten oder Betonkonus
Ausführung in verzinkt.
Erhältlich für Rohr Ø 76- und Ø 102 mm
Technische Daten - Rührwerk Universal-Einbauhalterung
Standard-Ausführung:
Verstärkte-Ausführung:
Unterlenkerhalterung
Anstatt einer Halterung für in die Winkelschiene oder einem D-Bock. Nur zulässig in Kombination mit einem Rührwerkskorb oder einer verstärkten Kufe. Zum Einsatz mit dieser Halterung ist eine Einhängeschelle empfehlenswert.
Ausführung in verzinkt.
Erhältlich für Rohr Ø 60-; Ø 76- und Ø 102 mm
Technische Daten - Unterlenkerhalterung
Unterlenkerhalterung komplett:
Einbauhalterung stationär
Halterung zur Festmontage auf die Bodenplatte der Grubenkante oder an die Stirnwand der Vorgrube.
Winkel 0 – 180 Grad
Ausführung in verzinkt,
passend zum Rohr-Ø 102 mm
Technische Daten - Einbauhalterung stationär
Unterlenkerhalterung komplett:

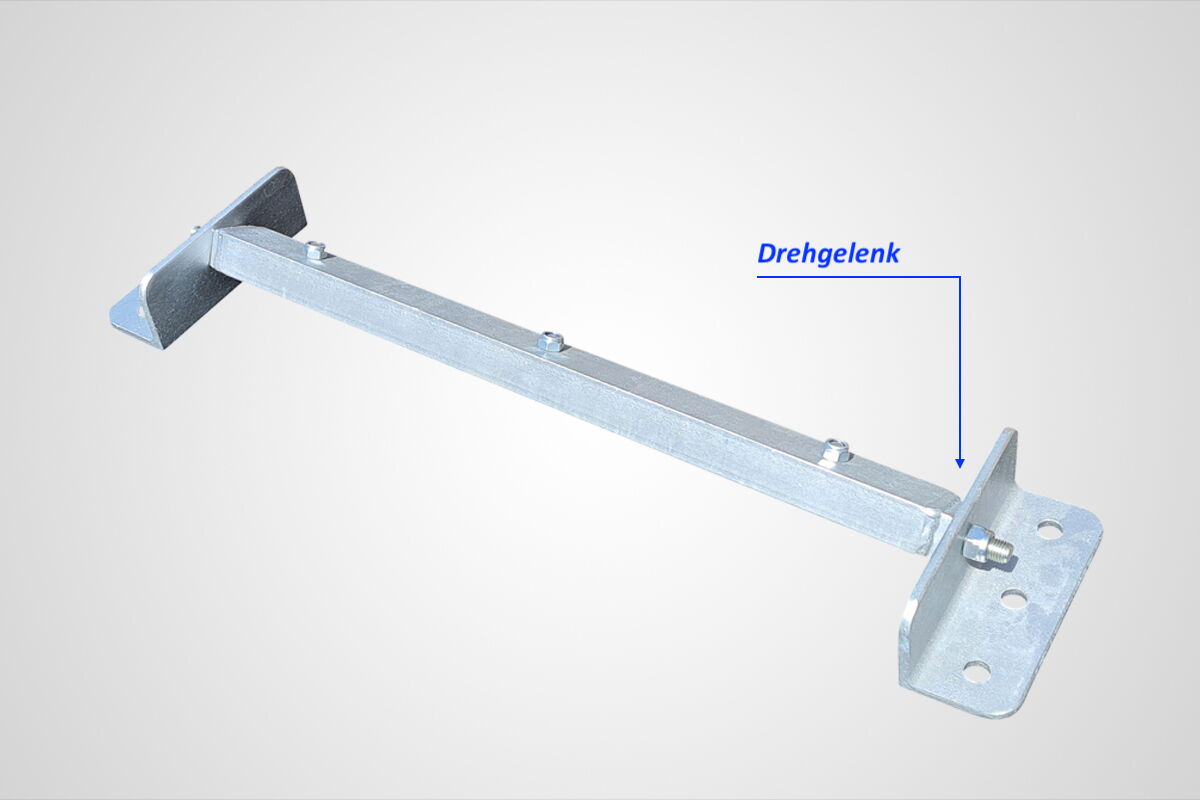

Korbhalterung
Befestigungsprofil für den Rührwerkskorb Maß 700 x 700, zum dübeln auf eine Betonplatte.
Technische Daten - Korbhalterung
Ausführung verzinkt, ohne Bodenanker:
Universalhalterung für Speed-Rührwerke
Die Halterung wird unter den Keilriemenkasten angeschraubt. Die beiden Seitenständer werden auf eine Betonplatte befestigt. Besonderheit: die Halterung ist höhen- und winkelverstellbar.
Technische Daten - Universalhalterung für Speed-Rührwerke
Hochbehälter-Rührwerkshalterung für den stationären Betrieb
Mit dieser Vorrichtung kann das Rührwerk mittels Frontlader an Güllebehältern bis zu einer Höhe von 4,50 m eingesetzt, wenn mehrere Hochbehälter in Betrieb sind, auch damit umgesetzt werden. Das Rührwerk ist in dieser Halterung schwenkbar von 0° – 180° und neigbar 60°. Die Neigungswinkelverstellung erfolgt über eine Winde. Ausführung in verzinkt, passend für Rührwerksrohr Ø 102 mm
Technische Daten - Hochbehälter-Rührwerkshalterung für den stationären Betrieb
In dieser Schnellwechselhalterung können alle Güllerührwerke mit einem Außenrohr Ø 102 eingebaut werden. Zum Aufrühren eignen sich Rührwerke mit Elektromotor oder mit angebautem Hydraulikmotor. Wir empfehlen den Einsatz eines Rührwerks mit Druckflügel. Beim Einsatz eines Rührwerks mit offenem Rührflügel (Typ E2-102) raten wir zu einer verstärkten Rührwerkskufe. Wird nichts anderes angegeben, werden die Anschlussplatten für eine Euro-Aufnahme geliefert.
Technische Daten - Schnellwechselhalterung Typ Diggermix
Rührwerkshalterung stationär für Erdbecken und offene Lagunen
Ideal für elektrische oder hydraulisch angetriebene Rührwerke bis 12 m Länge und Außenrohr Ø 102 mm. Auf Anfrage kann eine verstärtke Ausführung für ein Außenrohr Ø 168 mm und eine hydraulische Neigungsverstellung geliefert werden.
Die Halterung ist 360° schwekbar und von 0° – 45° neigbar.
Die Neigungsverstellung per Zahnstange erfolgt über ein Schneckengetriebe.
Technische Daten - Rührwerkshalterung stationär für Erdbecken und offene Lagunen
technische Änderungen vorbehalten
