Mixers voor silo’s Type HEM-6

Dankzij een 360° draaibaar roermondstuk kan de roerstraal tijdens het roerproces in de gewenste stromingsrichting worden gestuurd.

Voordelen

  • Roerstraal 360 ° bestuurbaar
  • Kogellager in een oliebad
  • Gebundelde roerstraal

Verdere voordelen

  • Tegen drijvende en zinkende lagen
  • In vele uitvoeringen leverbaar
  • Made in Germany

Sectoren

  • Landbouwsector
  • Biogassector
  • Industrieel gebruik

Geschikt voor

  • Hoog geplaatste tank

Zo is het mogelijk om gevormde drijvende of bezonken lagen effectief tegen te werken. De bijzonderheid van het roerwerk HEM-6 bestaat daarin, dat er geen buitenfundament nodig is en de draaiverstelling gebeurt via de roerwerkbuis. Alle axiale krachten worden opgenomen door de vier standvoeten, waarin het roerwerk wordt geleid. In de standaard uitvoering is een recht aanbouwvlak noodzakelijk. Passende aansluitflenzen voor alle  Gierreservoirtypen zijn op aanvraag op korte termijn leverbaar. De roermondstukring is gedeeld. Daardoor kan het roerwerk voor de montage door een mangat NW Ø 800 mm probleemloos in het reservoir worden gebracht. Voor de inbouw in het betonreservoir is een verloren bekisting leverbaar. Bij inzet bij gelegenheid is de standaard uitvoering met asafdichtringen toereikend. Voor langere bedrijfstijden bevelen wij aan om het roerwerk tegen meerprijs (A-prijs-015) uit te rusten met een glijringafdichting en moduleassen (inbouw achteraf niet mogelijk).

Verstelbereik: 0 - 360°

Variabele inbouwhoogte: 500 - 1.300 mm

Roermondstuk: Ø 600 mm op 45°

Roerschoep maximaal: Ø 560-druk

Aftakaskoppeling: 1 3/8” Z6 DIN 9611

Houderhoogte: max. 6 meter, dan is de versie met compensator verplicht

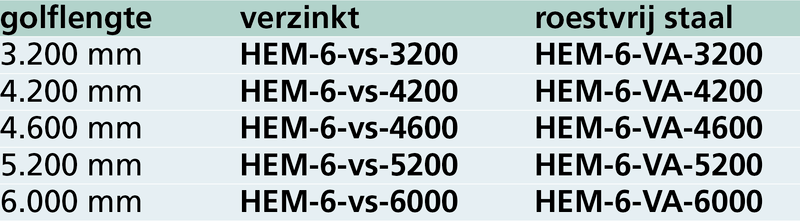

Technische gegevens - Inbouwmixer type HEM 6

Hoekconsole

HEM6 Hoekconsole

Om een in de aarde ingelaten reservoir ook bij lage vulstand op te roeren is voor de inbouw van het roerwerk een hoekconsole 10° of 20° leverbaar. Door de bodemhelling is aanvullend een oliecompensatiereservoir vereist.

Technische gegevens - Hoekconsole

Bekisting

HEM 6 Montage-inrichting
HEM 6 Montage-inrichting

De permanente bekisting vereenvoudigt de eindmontage. De schachtbekleding bevat alle schroefdraadhulzen die de bevestiging van de HEM-6 wandplaat vergemakkelijken. Vanwege de verschillende gataf- metingen moet bij de bestelling worden aangegeven of de HEM-6 mest- mixer met een standaard muurbeugel of in de compensatoruitvoering moet worden besteld. Als alternatief voor de eenvoudige bekisting is een uitvoering met een muurkraag van 150 mm leverbaar (artikel Z-HEM-013 + Z-HEM-014). Niet alle bekistingen kunnen achteraf worden aangebracht.

Technische gegevens - Bekisting

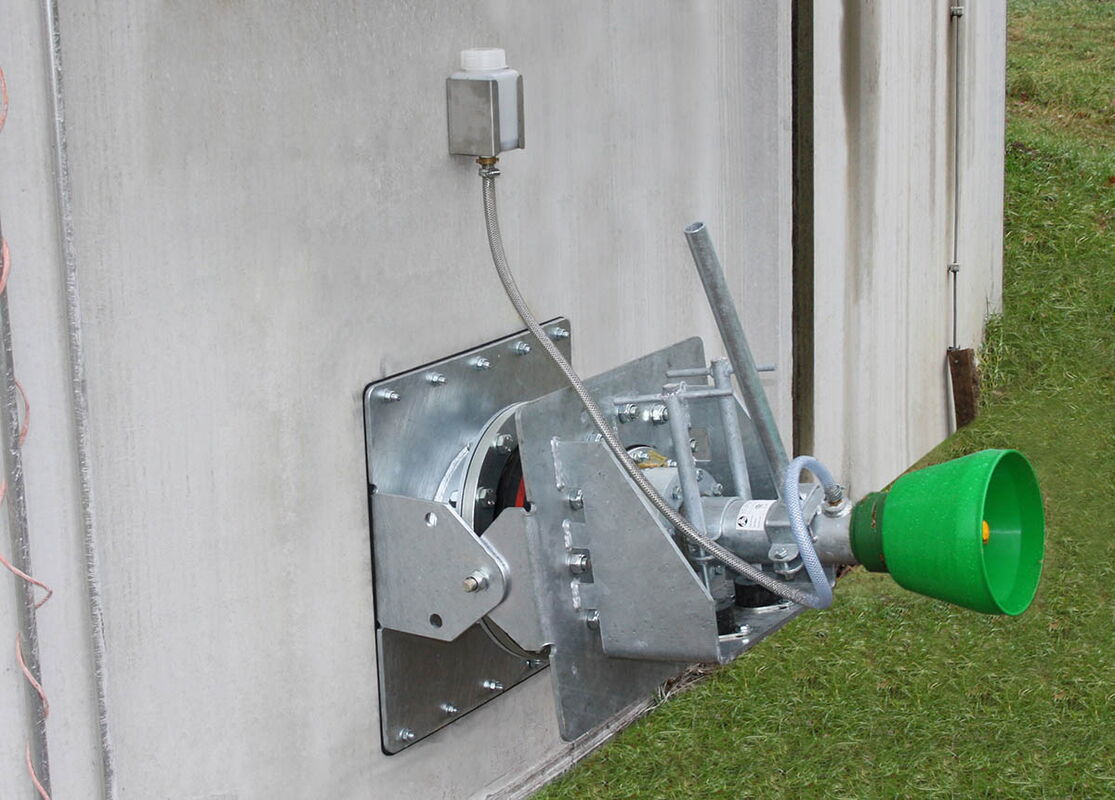

Meerprijs: Uitvoering compensator

Meerprijs: Uitvoering compensator
Meerprijs: Uitvoering compensator

Vanaf reservoirhoogtes hoger dan 6 meter is in plaats van de normale aanbouwconsole een console met compensator noodzakelijk. De compensator kan tot 20 meter worden ondergedompeld (als speciale constructie tot 100 meter). Dankzij een hoekverstelling in de wandconsole is de inbouw met een constante bodemhelling van 0º tot 20º probleemloos in te stellen. Daardoor wordt ook de montage vergemakkelijkt. Deze uitvoering is tegen meerprijs op het basisapparaat leverbaar. Wij bevelen aan om het HEM-6 roerwerk tegen meerprijs in de uitvoering met glijringafdichting in en moduleastechniek uit te rusten. Een oliecompensatiereservoir voor de wandmontage is bij de inbouw met bodemhelling noodzakelijk.

Technische gegevens - Uitvoering compensator

Meerprijs: Versterkt roermondstuk

Tegen meerprijs op het standaard roerwerk HEM-6 is een versterkt roermondstuk 45° van 8 mm staalplaat leverbaar. Dit is met name aan te bevelen bij een verhoogd zandaandeel. Na overleg is het versterkte roermondstuk ook verkrijgbaar met een 60° mondstukhoek. Dat kan van voordeel zijn, als het roerwerk bijvoorbeeld met een bodemhelling van 20° in een hoog reservoir moet worden gemonteerd. Wij bevelen aan om het HEM-6 roerwerk tegen meerprijs (A-prijs-015) aanvullend met een glijringafdichting en moduleassen uit te rusten. Een oliecompensatiereservoir voor de wandmontage is bij de inbouw met bodemhelling noodzakelijk.

Technische gegevens - Versterkt roermondstuk

Flexibel en individueel.

Voor onze mixers en systemen kunnen verschillende uitrustingsvarianten, componenten en toebehoren worden geleverd.

Olie-expansievat

Olie-expansievat

Details: Mixers voor silo’s Type HEM-6
Mixerschroeven

Mixerschroeven

Details: Mixers voor silo’s Type HEM-6
Hijsoog

Hijsoog

Details: Mixers voor silo’s Type HEM-6
Weergave van een slalomsysteem

Weergave van een
slalomsysteem

Details: Mixers voor silo’s Type HEM-6
Externe aandrijfeenheid

Externe
aandrijfeenheid

Details: Mixers voor silo’s Type HEM-6

Technische wijzigingen voorbehouden.
