Verlengstuk voor driepuntsbok

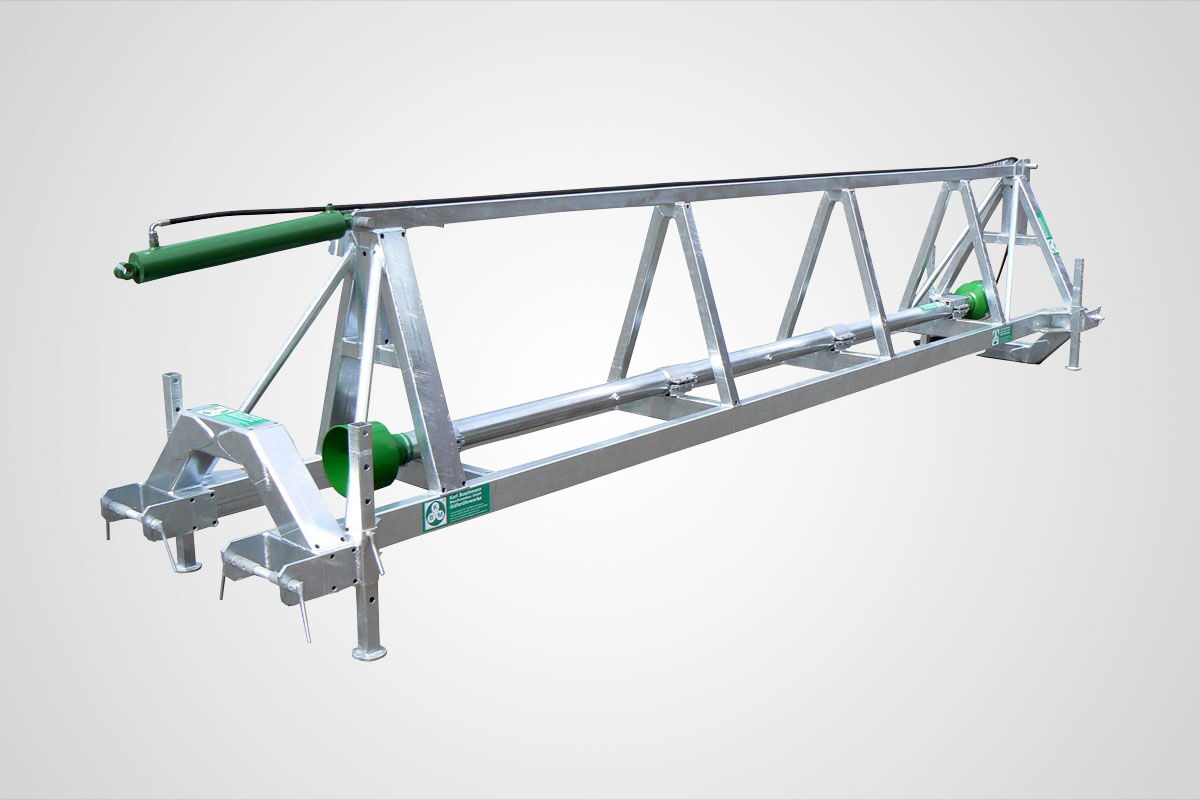

Frameverlenging van het type Longhorn

Frameverlenging van het type Longhorn
Frameverlenging van het type Longhorn

Toepassingsgebied:

Voor open mestsilo’s met een buitenhoogte tot 3,75 m boven het niveau waarop de trekker staat. Zonder frameverlenging kan een open mestsilo met een hoogte tot ca. 0,35 m boven het niveau van de trekker worden gemengd. Naargelang de grootte van de trekker is voor het mengen over een randhoogte van meer dan ca. 0,50 m een mixertoren benodigd.

Hier biedt een frameverlenging een alternatieve oplossing. Met behulp van de frameverlenging kan elke mestmixer met een driepuntsbok volgens DIN voor gebruik aan open putten worden verlengd tot een maximale lengte van 12,5 m.

Wij adviseren het gebruik van een mixer met stuwende schroef. Bij gebruik van een mixer met open schroef (type E2-102) adviseren wij de inzet van een mixersteun in extra verstevigde uitvoering.

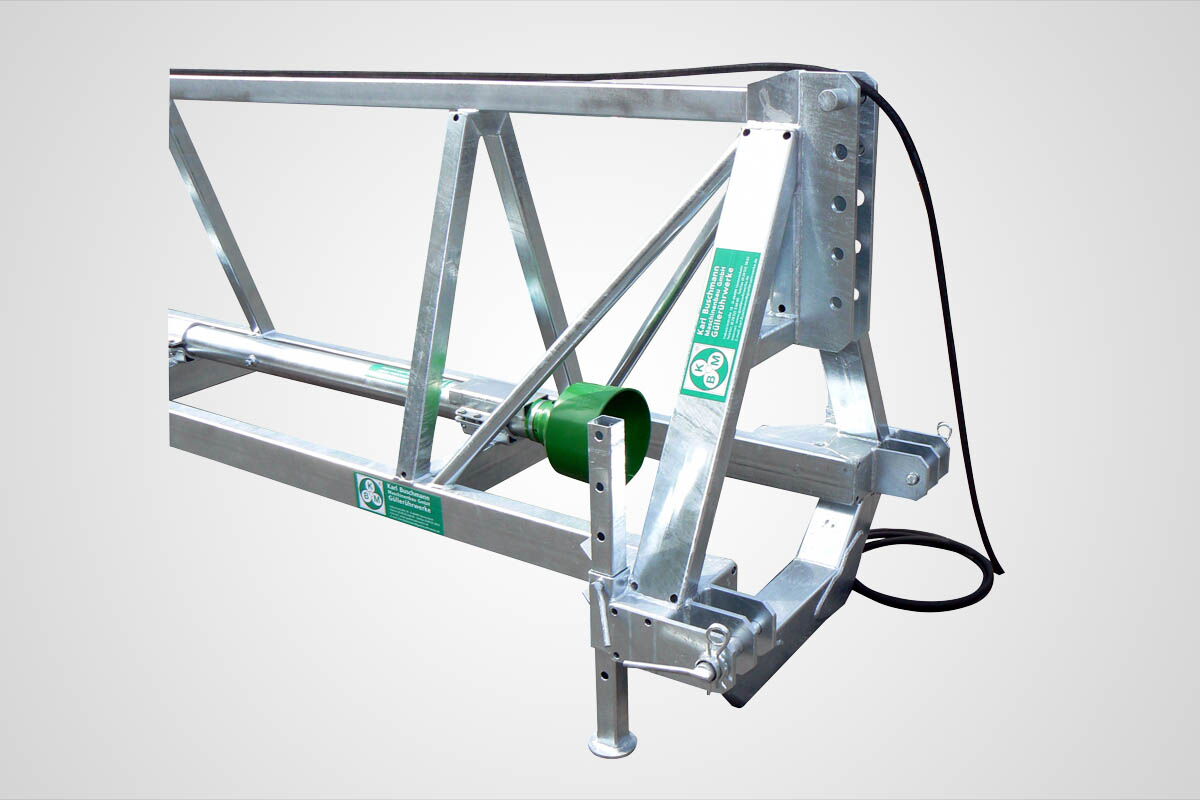

Frameverlenging van het type Longhorn
Frameverlenging van het type Longhorn

De voordelen van de frameverlenging:

  • beschikbare mestmixers met driepuntsbok kunnen worden ingezet
  • flexibelere gebruiksmogelijkheden
  • Vde hoogteverschillen tussen verschillende silo’s kunnen zonder problemen overbrugd worden
  • lagere aanschafkosten dan bij een mixertoren

Standaard uitvoering:

  • frameverlenging in thermisch verzinkte uitvoering
  • mixerbuis, Ø 102, bedrijfsklaar, aandrijfas met wentellagers, onderhoudsvrij
  • aandrijfas en lagers zijn voor continu gebruik geconstrueerd
  • toerental van de as tot 1000 1/min mogelijk
  • hydraulische cilinder, zuiger-Ø 80, slaglengte 600 mm
  • hydraulische slang met snelsluiting overeenkomstig de bouwlengte
  • hydraulisch reduceerventiel

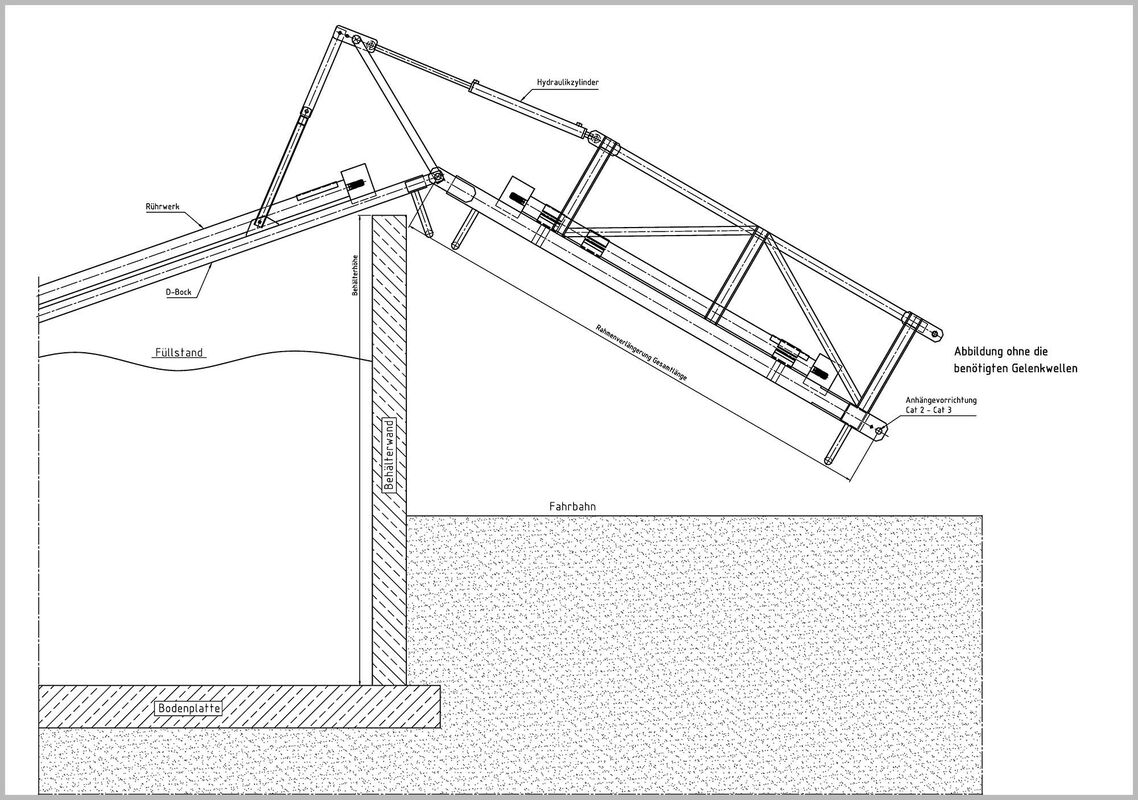

Frameverlenging van het type Longhorn - Afb. zonder benodigde aftakassen
Frameverlenging van het type Longhorn - Afb. zonder benodigde aftakassen

Bij de standaard uitvoering van de frameverlenging hebt u twee aftakassen en een hydraulische cilinder met aansluitslang nodig ofwel een trekker met hydraulisch verstelbare topstang. De hydrauliek aan de topstang is nodig om het frame over de hindernis te tillen. Zonder deze hydrauliek kan hij als gewoon verlengstuk worden ingezet. Een tweezijdige groothoekaftakas tussen de frameverlenging en de mixer is absoluut noodzakelijk. De benodigde aftakassen zijn als accessoire verkrijgbaar.

Technische gegevens - Frameverlenging van het type Longhorn

De bereikbare silohoogte kan variëren naargelang het type trekker.

Technische wijzigingen voorbehouden.
