Réservoir surélevé pour mixeurs HEM-6

Grâce à une buse de mixage pivotant de 360°, le jet de mixage peut être dirigé pendant le procédé de mixage dans la bonne direction.

Avantages

  • jet d'agitation orientable à 360°
  • roulement à billes en bain d'huile
  • jet agitateur en faisceau

Autres avantages

  • contre les croûtes flottantes et croûtes de sédiments
  • de nombreuses versions disponibles
  • Made in Germany

Domaines d'activité

  • Secteur agricole
  • Secteur du biogaz
  • Utilisation industrielle

Convient pour

  • Réservoir surélevé

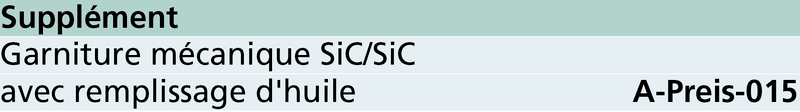

Il est ainsi possible d'agir efficacement contre des couches flottantes ou de sédimentation. La particularité du mixeur HEM-6 est qu'on n'a pas besoin d'une fondation extérieure et que le réglage de rotation se fait à l'aide du tube du mixeur. Toutes les forces axiales sont reprises par les quatre pieds d'appui dans lesquels le mixeur est inséré. Dans la version standard, une surface de montage plane est nécessaire. Des brides de raccordement disponibles pour tous les types de récipient de lisier sont disponibles rapidement sur demande. La bague de la buse de mixeur est divisée. Ainsi, le mixeur peut être amené pour le montage sans problème dans le récipient par un trou d'homme NW de Ø 800 mm. Pour le montage dans le récipient en béton, un coffrage perdu. En cas d'utilisation occasionnelle, la version standard avec joints à lèvres est suffisante. Pour des temps de fonctionnement plus longs, nous recommandons d'équiper le mixeur contre un supplément (A-Preis-015) avec une garniture mécanique et des arbres modulaires (un montage ultérieur n'est pas).

Plage de réglage: 0 - 360°

Hauteur de montage variable: Buse de mixage

500 - 1.300 mm: Ø 600 mm sur 45°

Hélice maximale: Ø 560-imprimer

La hauteur du conteneur: max. 6 mètres, la version avec compensateur est obligatoire

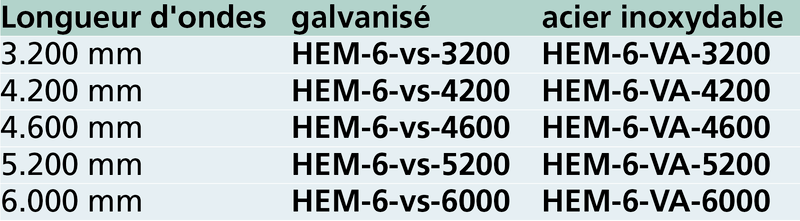

Caractéristiques techniques - HEM 6 Mixeur à monter

Console d'angle

HEM6 Console d'angle

Pour mixer un  récipient encastré dans la terre même à un niveau réduit, on peut fournir pour le montage du mixeur une console d'angle de 10° ou 20°. A cause de l'inclinaison du sol, un vase d'expansion d'huile est nécessaire en supplément.

Caractéristiques techniques - Console d'angle

Dispositif de montage

HEM 6 Dispositif de montage
HEM 6 Dispositif de montage

Avec le dispositif de montage (coffrage perdu), le montage final est simplifié. Le coffrage perdu contient toutes les douilles filetées qui facilitent l'ajout du cadre support avec des boulons de fixation.

Caractéristiques techniques - Dispositif de montage

Supplément: Version compensateur

Supplément: Version compensateur
Supplément: Version compensateur

A partir de hauteurs de récipients au-dessus de 6 mètres, il fauta la place de la console de montage normale une console avec compensateur. Le compensateur est submersible jusqu’à 20 mètres (jusqu’à 100 mètres pour les constructions spéciales). Grâce à une possibilité de réglage d'angle dans la console murale, le montage peut être réglé sans problème avec une inclinaison constante de 0° à 20°. Le montage s’en trouve en outre facilité. Cette version est disponible contre un supplément sur le prix de l'appareil de base. Nous recommandons d'équiper le mixeur HEM-6 contre un supplément de la version avec garniture mécanique et technique à arbres modulaires. Un vase d'expansion d'huile pour le montage mural est nécessaire pour le montage avec inclinaison du sol.

Caractéristiques techniques - Version compensateur

Supplément: Buse de mixage renforcèe

Contre un supplément sur le prix du mixeur standard HEM-6, une buse de mixage renforcée 45° en tôle d'acier de 8 mm est disponible. Ceci est particulièrement recommandé en cas de charge de sable élevée. Après consultation, la buse de mixage est disponible aussi avec

un angle de buse de 60°. Ceci peut être avantageux si on doit monter par exemple le mixeur avec une inclinaison de sol de 20° dans un récipient élevé. Nous recommandons d'équiper le mixeur HEM-6 contre un supplément (A-Preis-015) en plus avec une garniture mécanique et des arbres modulaires. Un vase d expansion d huile pour le montage mural est nécessaire pour le montage avec inclinaison du sol.

Caractéristiques techniques - Buse de mixage renforcèe

Flexibilité et personnalisation.

Différentes variantes d'équipement, d'accessoires et de pièces rapportées sont disponibles pour nos agitateurs et systèmes.

Vase d'expansion d'huile

Vase d'expansion d'huile

Détails: Réservoir surélevé pour mixeurs HEM-6
Hélices

Hélices

Détails: Réservoir surélevé pour mixeurs HEM-6
Synchronisme arbres de transmission

Synchronisme arbres
de transmission

Détails: Réservoir surélevé pour mixeurs HEM-6
Collier à suspension

Collier à suspension

Détails: Réservoir surélevé pour mixeurs HEM-6
Unité d'entraînement externe

Unité d'entraînement
externe

Détails: Réservoir surélevé pour mixeurs HEM-6

Sous réserve de modifications techniques.
